產品特性:
●滿足軌道交通行業標準要求
●內部模塊化、組件化設計
●支持冗余備份
●具有完善的保護功能
●支持非標產品定制
主要性能指標和環境參數
項 目 | 規格參數 | 備注 |
輸入電壓范圍 | DC43- 90V/DC66- 160V | 可定制 |
典型輸出電壓 | DC5V DC12V DC24V DC28V DC48V DC110V | 可定制 |
輸出功率 | 10 - 6000W | |
效率 | 90%（典型值） | |
輸出電壓精度 | ±1％ 或 ±100mV（取最大絕對值 ） | |
輸出紋波電壓 | 峰峰值Vp-p :≤ 1％ 或 100mV（ 取最大值） | |
有效值Vrms:≤0.1％ 或10mV （取最大值） | ||
電壓調整率 | ≤0.5 ％ 或 50 mV (取最大值） | |
電流調整率 | ≤1％ 或100mV（取最大值） | |
過壓保護 | 保護點： 105 ~ 150 ％ 保護方式：限流式／打嗝式 ／折回式 | |
過流保護 | 105 - 150% | |
過熱保護 | 有 | |
遙控開關 | 可選 | |
串聯運行 | 可以 | |
工作環境溫度 | 商業品 ：0~+50 °C 工業品：－25~ +50 °C 軍用品：－ 40~ +55°C | |
貯存溫度、濕度 | - 45 ~ +60 °C 、 5 ~ 95%RH | |
冷卻方式 | 自然散熱／傳導散熱 ／強制風冷／液冷 | |
絕緣電阻 | 輸入對外殼： DC1000V≥200MΩ 輸入對輸出： DC1000V≥200MΩ 輸出對外殼： DC250V≥200MΩ | |
外形尺寸 | 典型產品見型號對照表 | 可定制 |
電磁兼容性 | 滿足鐵路行業相關標準 | |
執行標準 | 航天長峰朝陽電源有限公司企業標準和相關行業標準 |

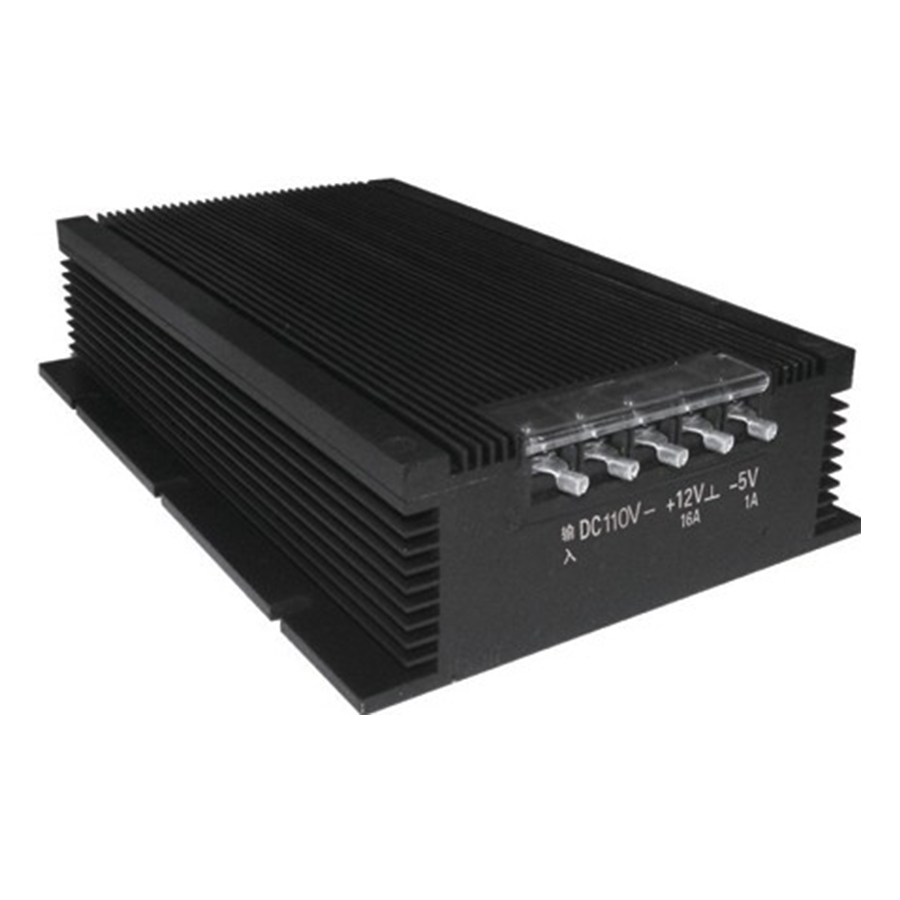

4NIC-LJ 系列典型產品外形及安裝尺寸
型號 | 輸出功率 (W) | 外形尺寸 L*W*H(mm) | 安裝孔距 (mm) | 安裝孔徑 (mm) |
4NIC-LJ50 |
50 |
130*95*30 |
90*87.5 |
6- R2.0 |
4NIC- LJ75 |
75 |
140*105*35 |
100*97.5 |
6- R2.0 |
4NIC-LJ100 |
100 |
150*120*35 |
110*112 |
6-R2.0 |
4NIC- LJ150 |
150 |
180*140*50 |
140*130 |
6- R2.5 |
4NIC-LJ200 |
200 |
200*140*50 |
160*130 |
6-R2.5 |
4NIC- LJ300 |
300 |
210*160*50 |
170*150 |
6-R2.5 |
4NIC- LJ600 |
600 |
260*180*60 |
220*170 |
6- R2.5 |
4NIC-LJ1200F |
1200 |
340*190*125 |
300*180 |
6- R2.5 |
4NIC- LJ1800F |
1800 |
360*240*155 |
320*225 |
6-R3.0 |
4NIC- LJ2400F |
2400 |
400*240*155 |
360*225 |
6- R3.0 |
4NIC-LJ3000F |
3000 |
400*270*230 |
360*255 |
6-R3.0 |
4NIC- LJ3600F |
3600 |
420*300*260 |
380*285 |
6- R3.0 |
4NIC-LJ4800F |
4800 |
450*300*260 |
410*285 |
6-R3.0 |
4NIC- LJ6000F |
6000 |
500*300*260 |
460*285 |
6- R3.0 |
