產品特性:
●低壓寬范圍直流輸入
●模塊化設計
●滿足多種輸入需求
●全封閉式結構 環境適應性強
●六面金屬屏蔽 電磁兼容性優異
●具有完善的保護功能
●支持非標產品定制
主要性能指標和環境參數
項 目 | 規格參數 | 備注 |
輸入電壓 | DC9-18V/DC9-36V/DC18-36V/DC18- 72V/DC36-72V | 可定制 |
典型輸出電壓 | DC3.3V DC5V DC12V DC15V DC24V DC28V DC48V | 可定制 |
輸出功率 | 10 ~ 12000W | |
效率 | 93%（ 典型值 ） | |
輸出電壓精度 | ±1 ％ 或 士100mV （取最大絕對值） | |
輸出紋波電壓 | 峰峰值 Vp- p: ≤1％ 或 100mV （取最大值） | |
有效值 Vrms: ≤0.1％ 或 10mV（ 取最 大值） | ||
電壓調整率 | ≤0.5％ 或 50mV（ 取最 大值） | |
電流調整率 | ≤1％ 或 100mV（ 取最 大值） | |
過壓保護 | 保護點： 125%~ 145% 保護方式 ： 關斷式 | |
過流保護 | 保護點： 105 ~ 150％ 保護方式：限流式 ／打嗝式／折回式 | |
過熱保護 | 有 | |
遙控開關 | 可選 | |
串聯運行 | 可以 | |
工作環境溫度 | 商業品 ：0~+50℃ 工業品 ：－25~ +50℃ 軍用品 ：－40~ +55℃ | |
貯存溫度、濕度 | -45 ~ +60 ℃、 5 ~ 95%RH | |
冷卻方式 | 自然散熱／傳導散熱／強制風冷／液冷 | |
絕緣電阻 | 輸入對外殼： DC500V≥200MΩ 輸入對輸出： DC500V≥200MΩ 輸出對外殼： DC250V≥200MΩ | |
尺寸 | 典型產品見型號對照表 | |
電磁兼容性 | 可進行電磁兼容對標設計 | |
耐沖擊、振動 | 軍用級產品滿足 GJB150標準相關要求 | |
執行標準 | 航天長峰朝陽電源有限公司企業標準和相關行業標準 |

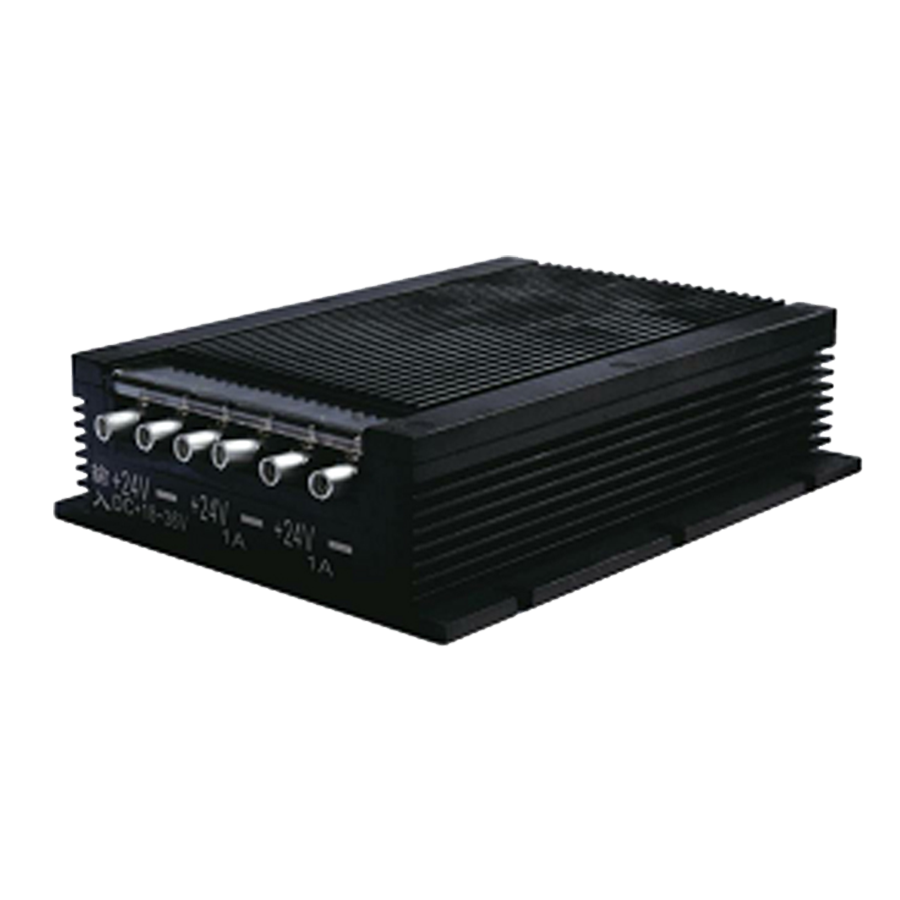

4NIC-DC 系列典型產品外形及安裝尺寸
型號 | 輸出功率 (W) | 外形尺寸 L*W*H(mm) | 安裝孔距 (mm) | 安裝孔徑 (mm) |
4NIC-DC50 |
50 |
100*95*30 |
60*87.5 |
4-R2.0 |
4NIC-DC75 |
75 |
110*95*30 |
70*87.5 |
6-R2.0 |
4NIC-DC100 |
100 |
120*105*35 |
80*97.5 |
6-R2.0 |
4NIC-DC150 |
150 |
140*120*35 |
100*112 |
6-R2.0 |
4NIC-DC300 |
300 |
160*140*50 |
120*130 |
6-R2.5 |
4NIC-DC600 |
600 |
240*160*50 |
200*150 |
6-R2.5 |
4NIC- DC1200 |
1200 |
300*200*80 |
260*190 |
6-R3.0 |
4NIC-DC1800F |
1800 |
320*240*155 |
280*225 |
6-R3.0 |
4NIC-DC2400F |
2400 |
340*240*155 |
300*225 |
6-R3.0 |
4NIC-DC3000F |
3000 |
380*240*155 |
340*225 |
6-R3.0 |
4NIC-DC3600F |
3600 |
400*270*230 |
360*255 |
6-R3.0 |
4NIC-DC4800F |
4800 |
420*300*260 |
380*285 |
6-R3.0 |
4NIC-DC7200F |
7200 |
450*410*290 |
410*395 |
6-R3.0 |
4NIC-DC9600F |
9600 |
500*480*440 |
460*465 |
10-φ6.5 |
4NIC-DC12000F |
12000 |
550*540*500 |
510*525 |
10-φ6.5 |
