產品特點:
●有效抑制低頻諧波電流
●具有輸入過壓、欠壓保護功能
●效率高達96%
●基板傳導散熱
●具有完善的保護功能
●內置浪涌電流抑制電路
●可多塊并聯使用
●輸入輸出不隔離
主要性能指標及環境參數
性 能 | 規格參數 | 備注 | |
輸入特性 | 標稱電壓 | 電壓范圍 | |
AC115V | AC85 - 140V | ||
AC220V | AC85 ~ 264V | ||
AC380V | AC323 ~ 437V | ||
功率因數 | 最高值0.99 | ||
諧波電流 | ≤5% | ||
輸出特性 | 標稱電壓 | DC270V DC360V DC390V DC550V | |
輸出功率范圍 | 500W、750W、1000W、1500W、2000W | ||
電壓調整率 | ≤ 5 % | ||
電 流 調 整 率 | ≤10% | ||
保護功能 | 輸出過壓、過流保護 | ||
效率 | 典型值： 95 % | ||
環境適應性 | 工作殼溫 | 軍用級 －45 °C~+100°C 工業級 －25°C~ +85°C 商業級 0°C~+60°C | |
貯存溫度、濕度 | - 55°C～＋ 105°C、 5 %-95 % RH | ||
耐沖擊、振動 | 軍用級產品滿足 GJB150 標準相關要求 | ||
執行標準 | 航天長峰朝陽電源有限公司企業標準和相關行業標準 | ||

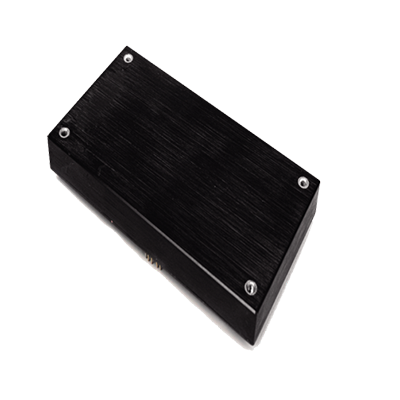

4NIC- MP 系列典型產品外形及安裝尺寸
產品型號 | 輸入電壓 | 輸出電壓 | 輸出電流 | 輸出功率 | 外形尺寸 |
4NIC- MP500P270SA | 單相 AC85- 140V 360- 800Hz | 270V | 1.9A | 500W | 61*57.9*12.7(mm) （外形代碼： A) |
4NIC- MP750Q390SA | 單相 AC85- 264V 45- 65Hz | 390V | 1.9A | 750W | |
4NIC-MP1K6Q390SB | 390V | 4.1A | 1600W | 116.8*61*12.7(mm) （外形代碼： B) | |
4NIC-MP1K5P270SC*3P | 三相 AC85- 140V 360- 800Hz | 270V | 5.56A | 1500W | 119.5*63.6*12.7(mm) （外形代碼： C) |
4NIC - MP1 K8P270SC*3P | 270V | 6.67A | 1800W | ||
4NIC- MP2K0R270SD*3P | 三相 AC323- 437V 45- 65Hz | 270V | 7.4A |
2000W | 119.5*63.6*12.7(mm) （外形代碼： D) |
4NIC - MP2K OR360SD*3P | 360V | 5.6A | |||
4NIC- MP2K0R550SE*3P |
550V |
3.6A |
119.5*63.6*12.7(mm) （外形代碼： E) |
